ASUS ROG CROSSHAIR X870E EXTREME

Produkt

Tillverkare

ASUS

Produktnamn

ROG CROSSHAIR X870E EXTREME

Tillverkarens länk

https://rog.asus.com/motherboards/rog-crosshair/rog-crosshair..

Produktkoder

Tillverkarens produktkoder

• 90MB1LB0-M0EAY0

GTIN- / EAN-koder

• 4711387984963

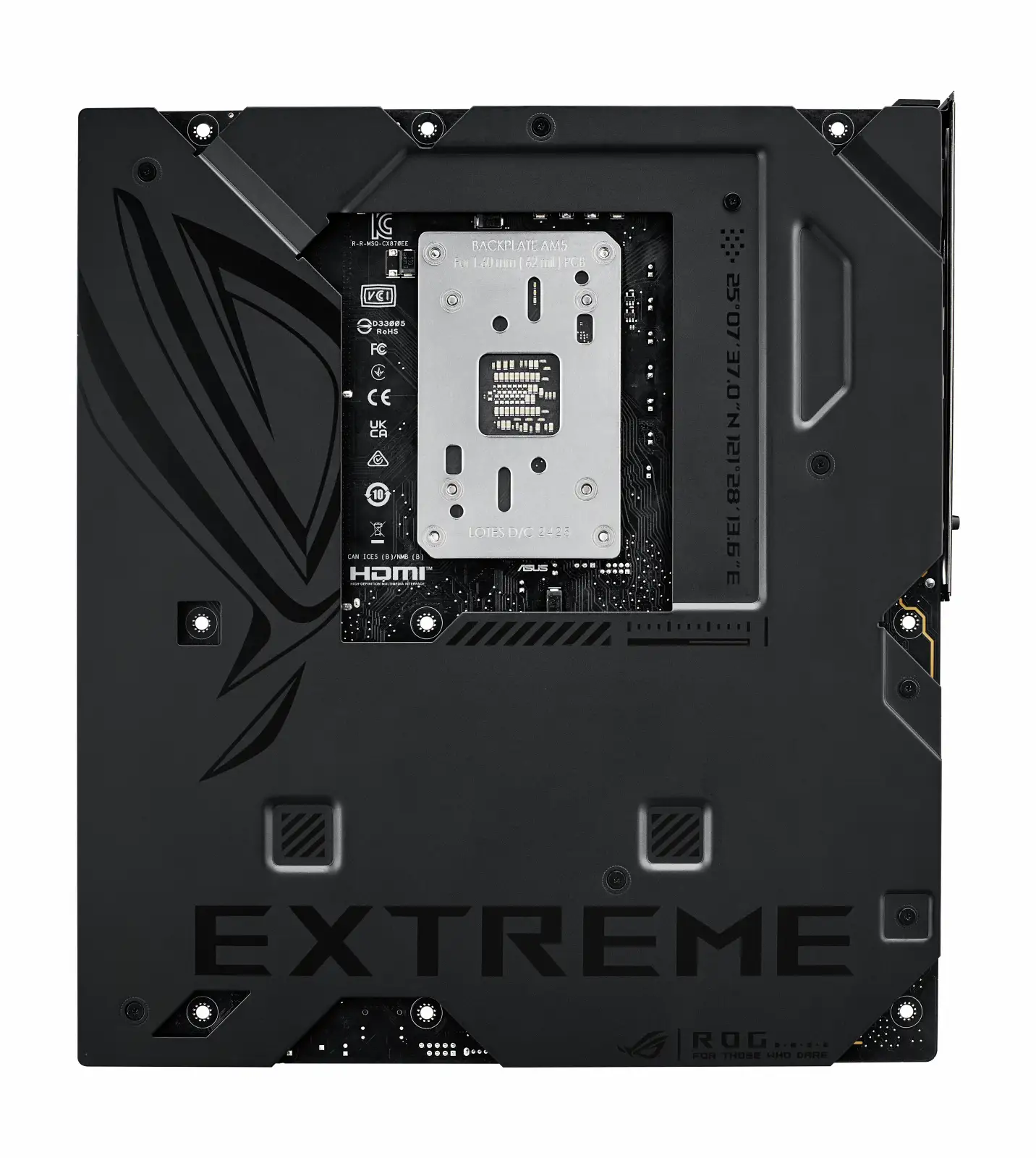

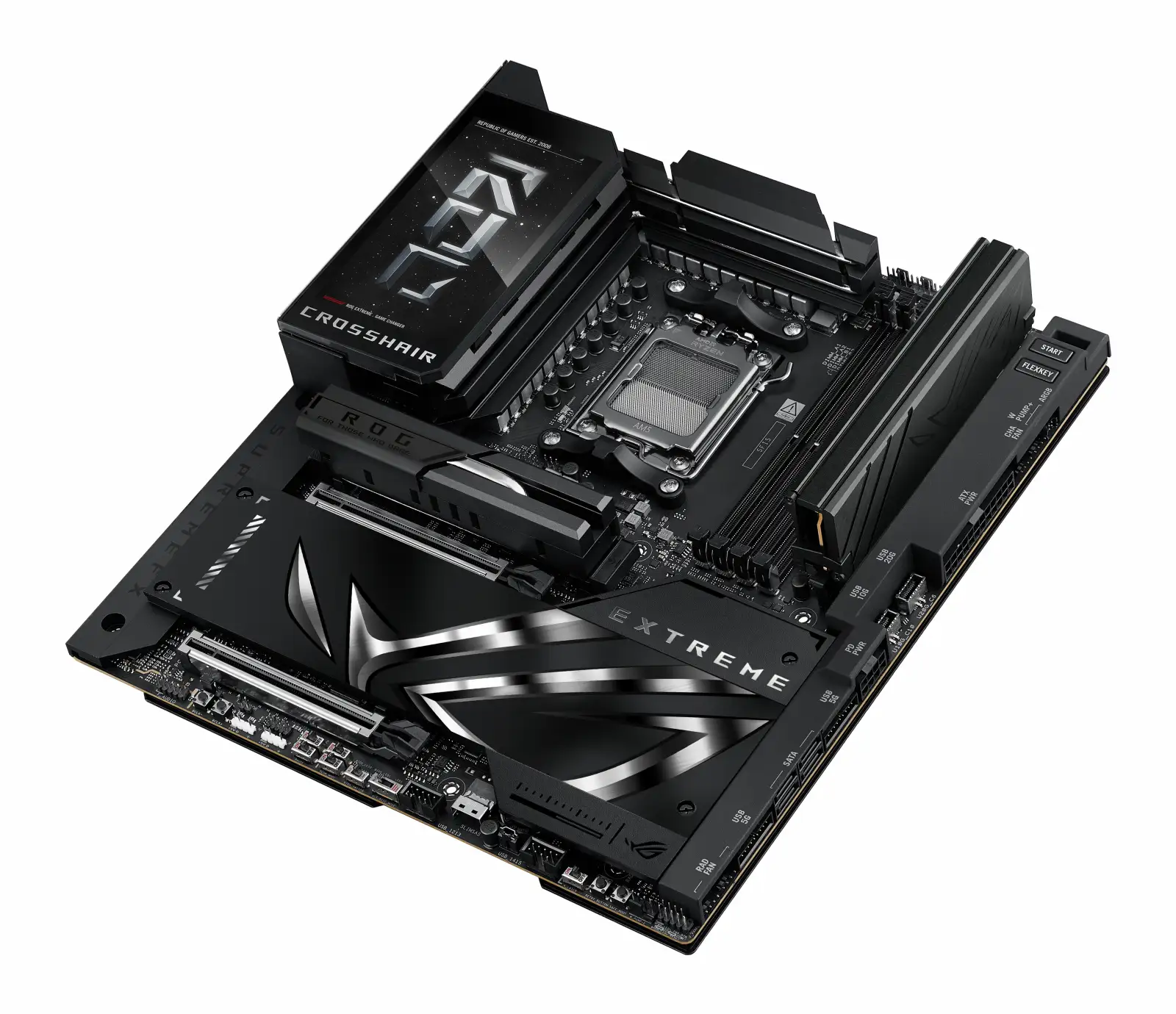

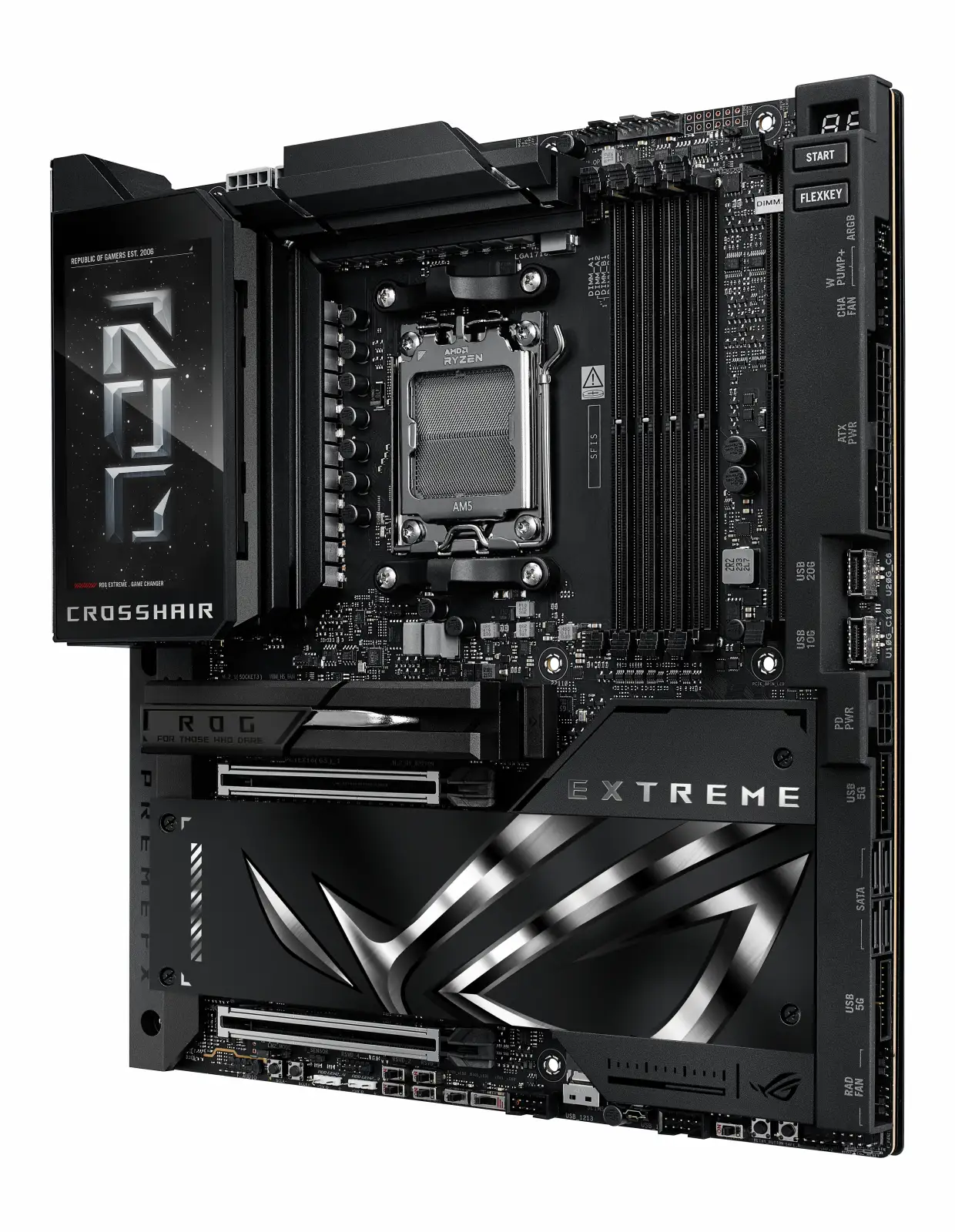

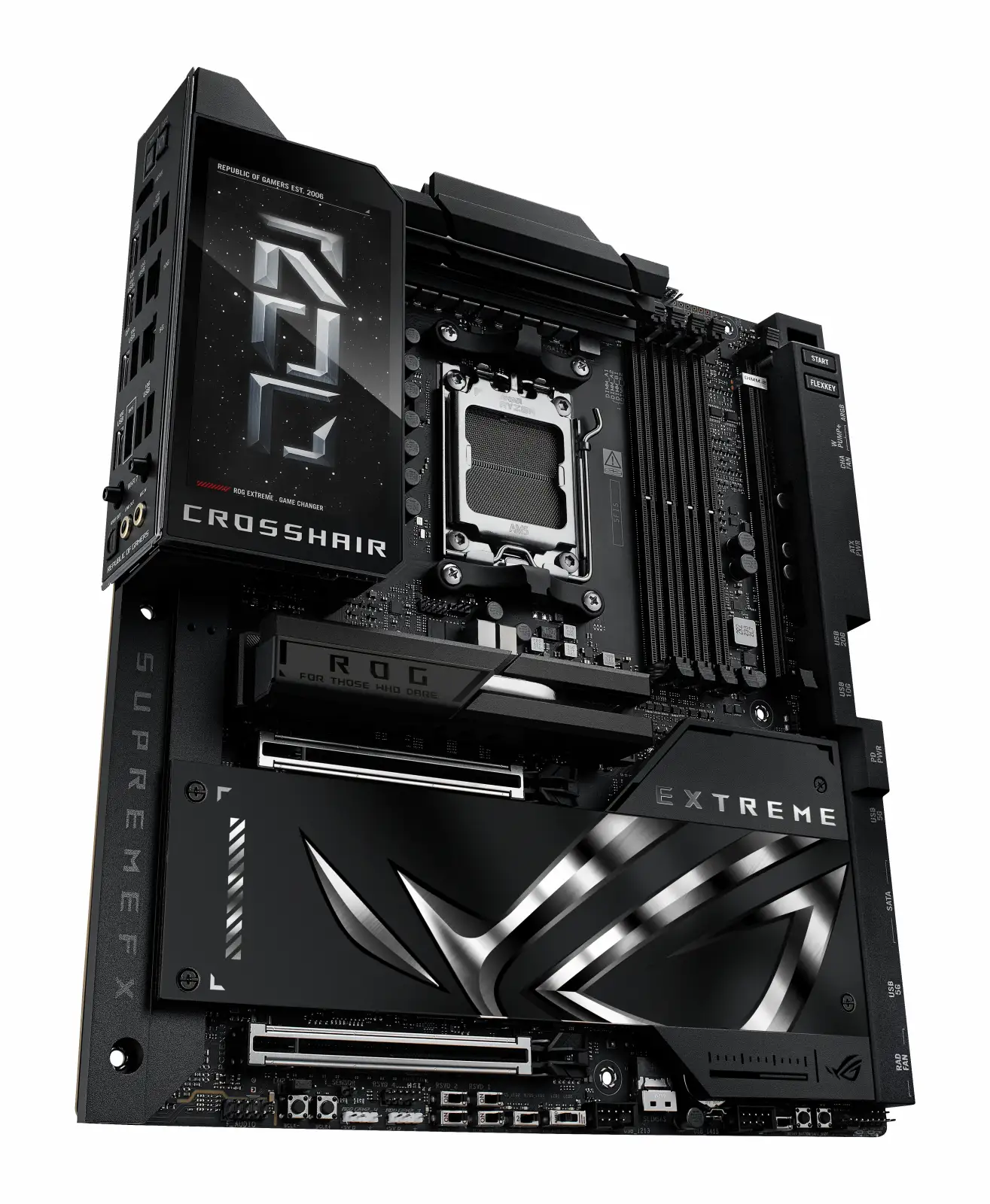

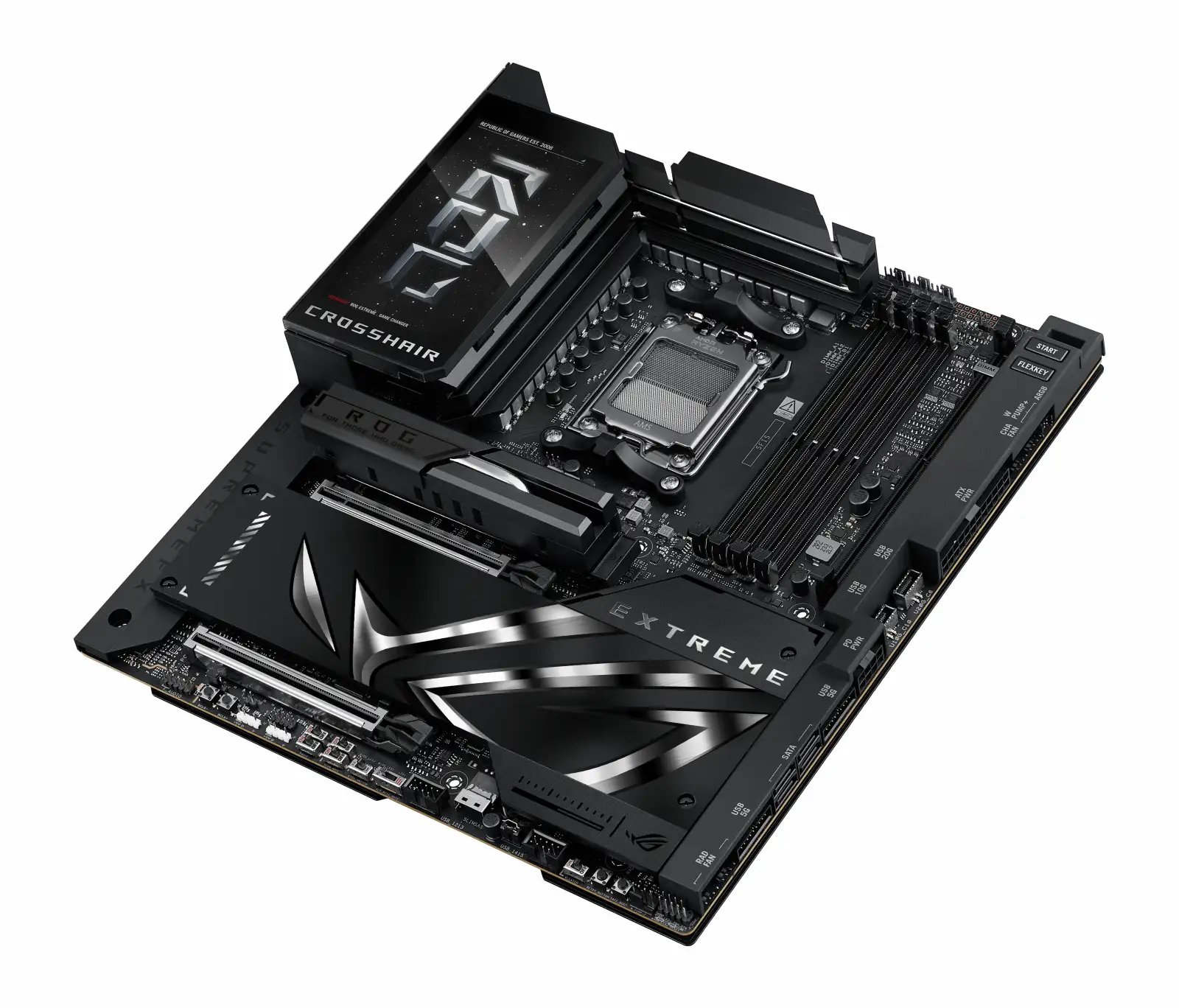

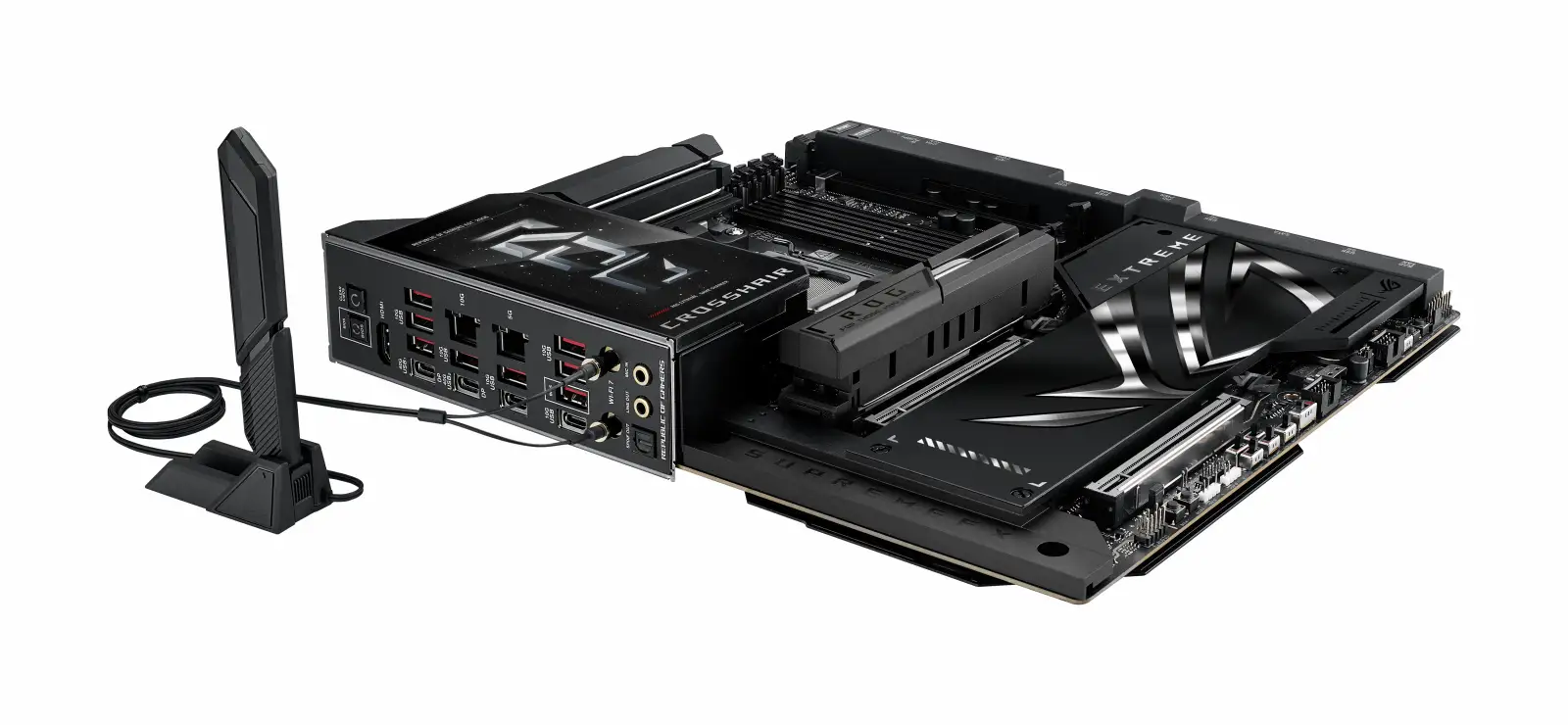

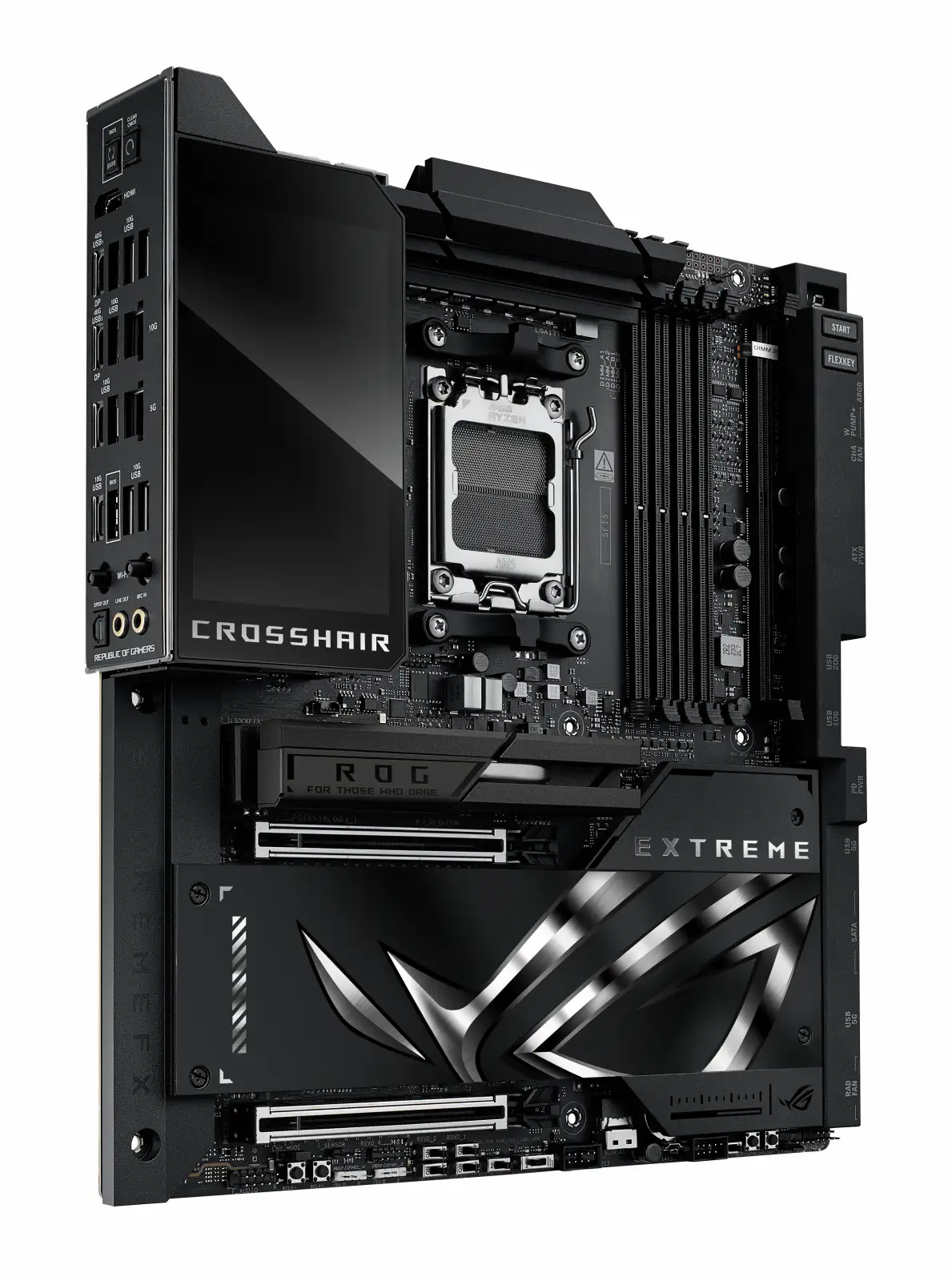

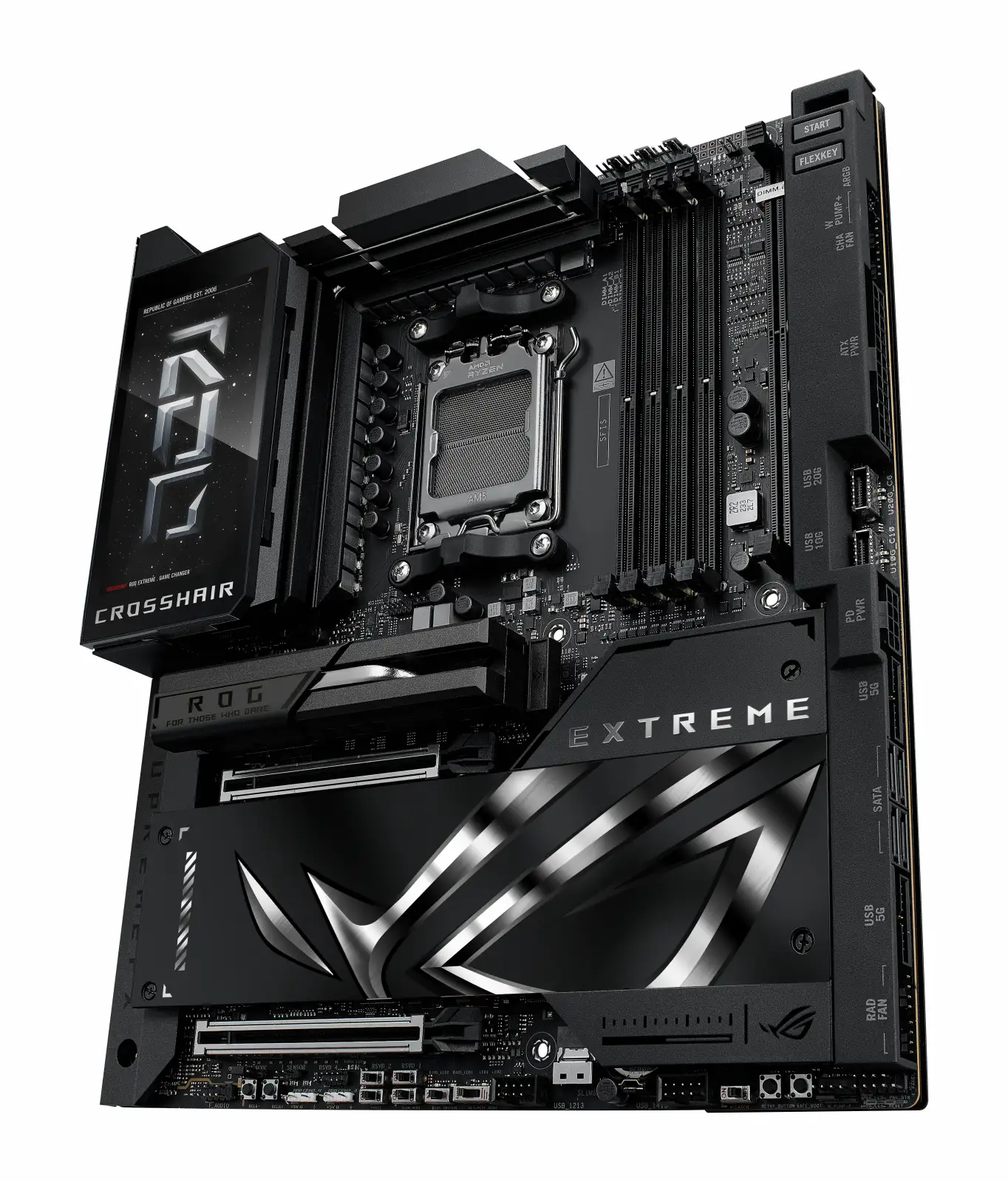

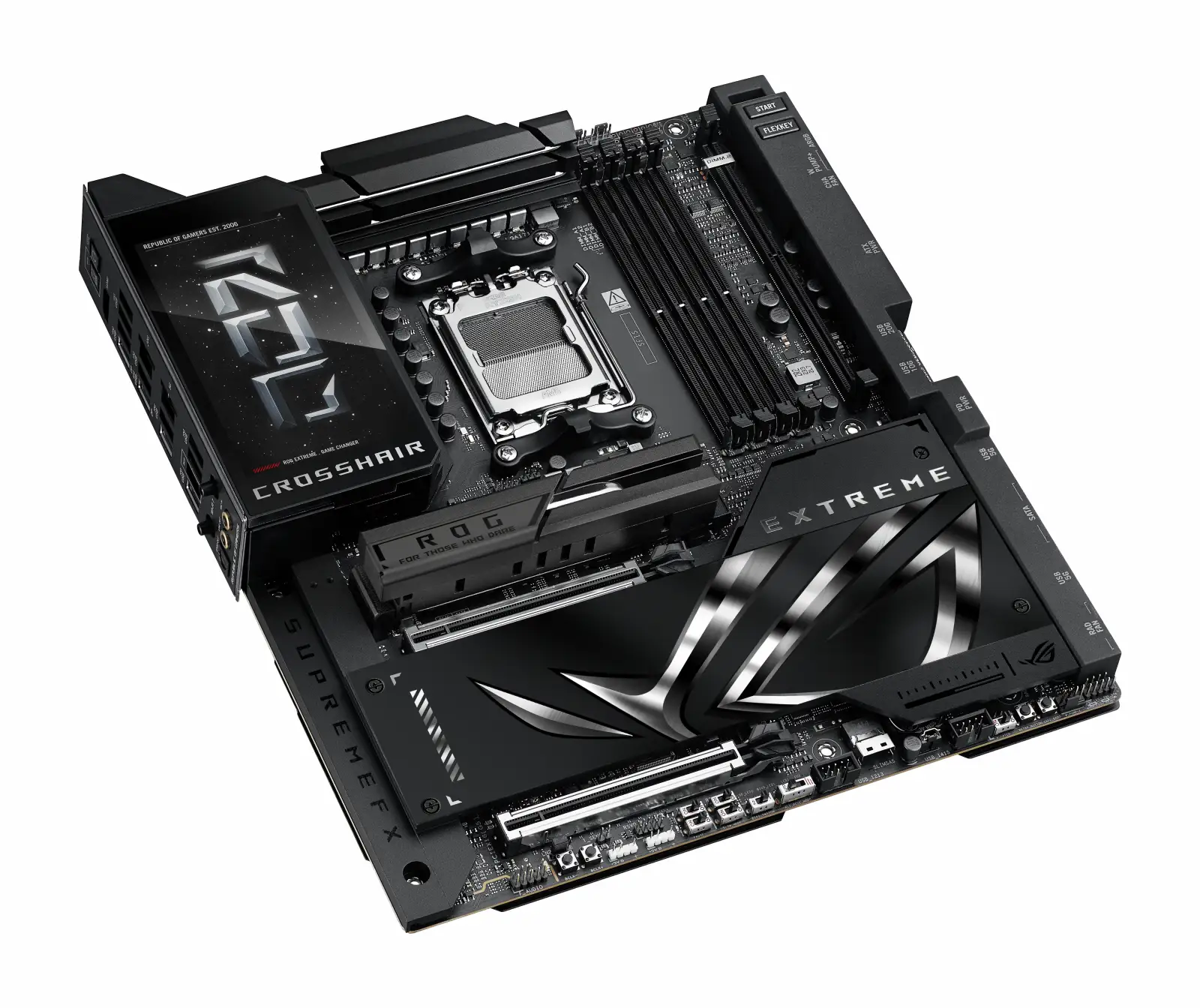

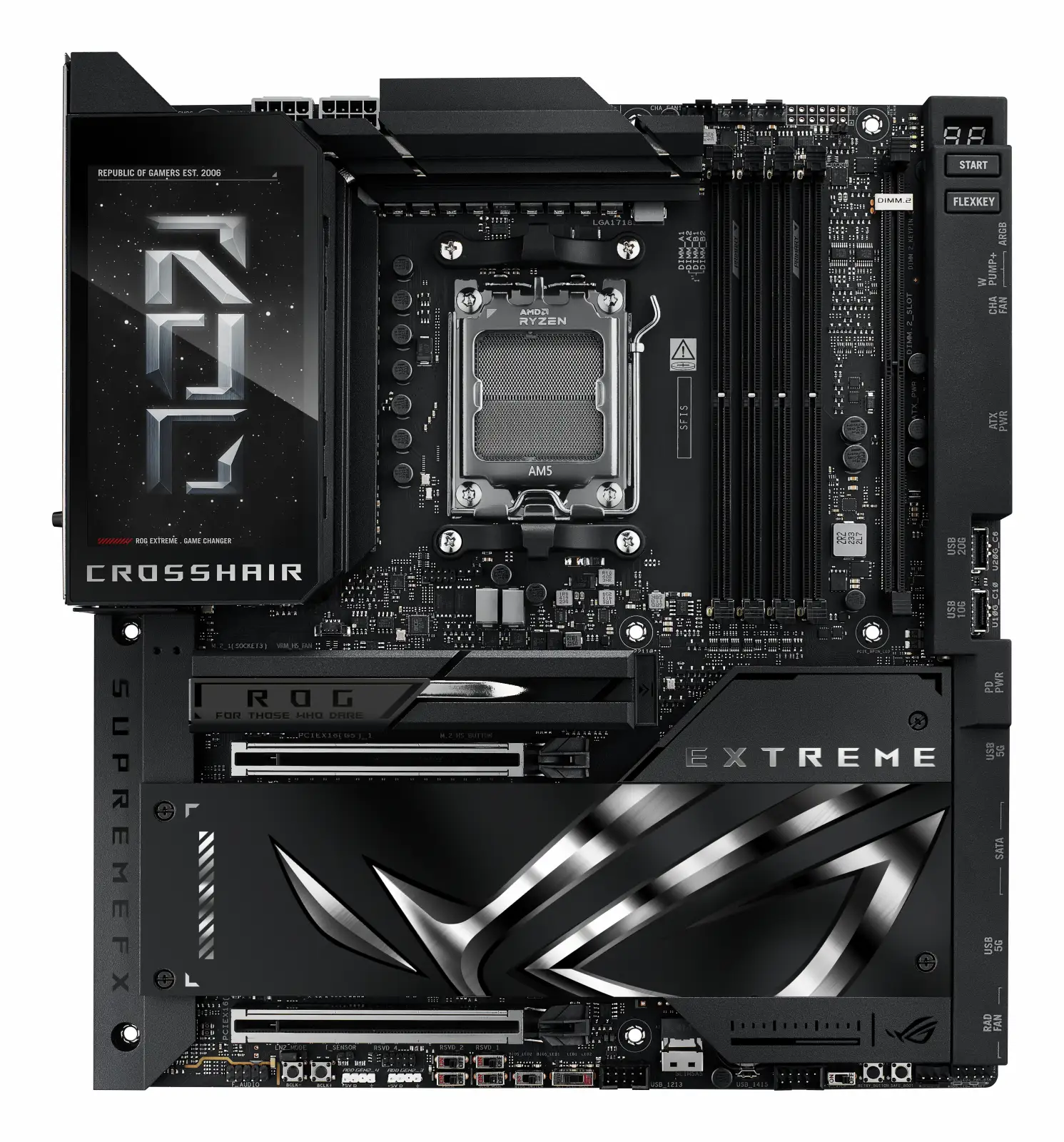

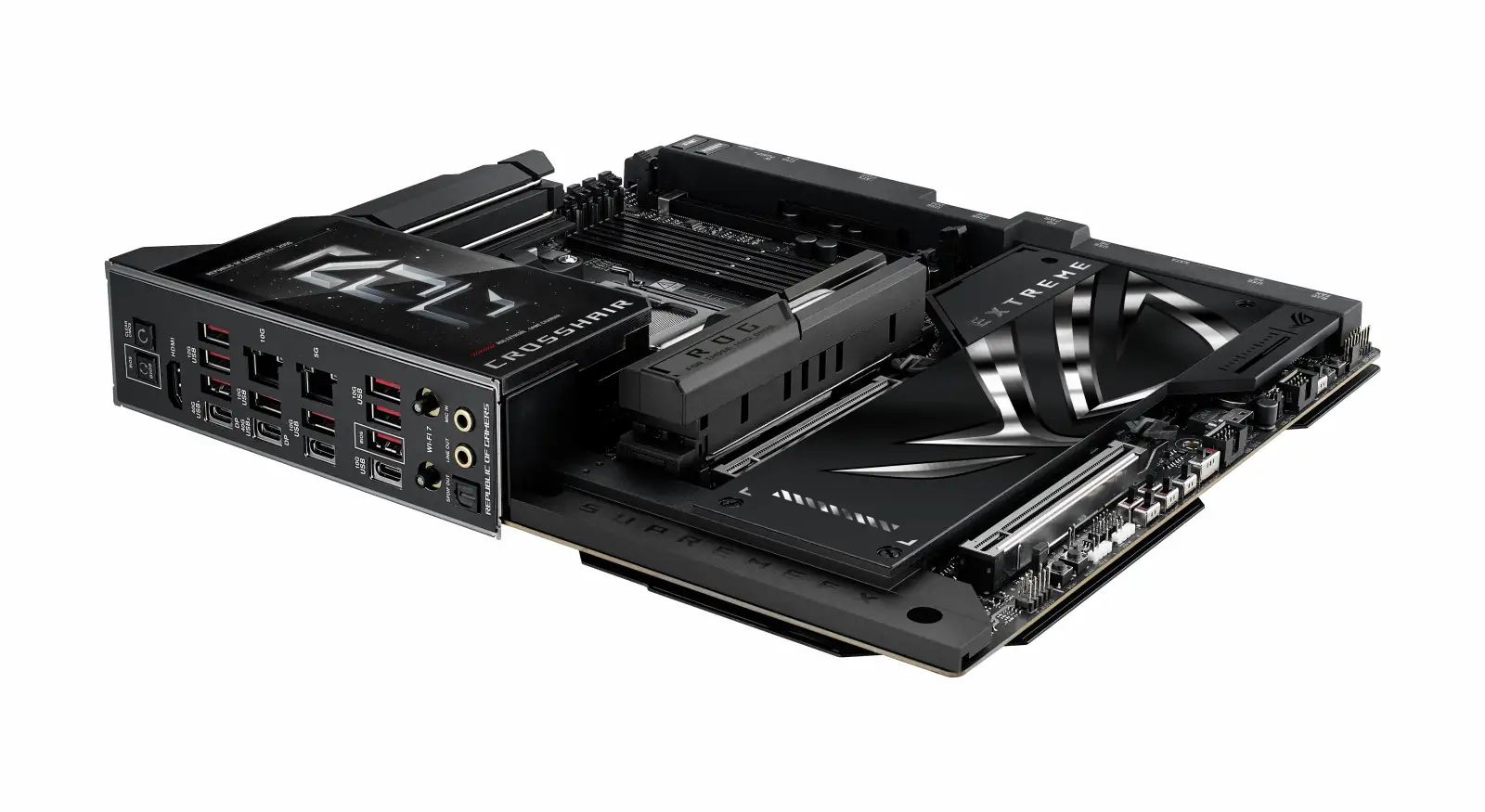

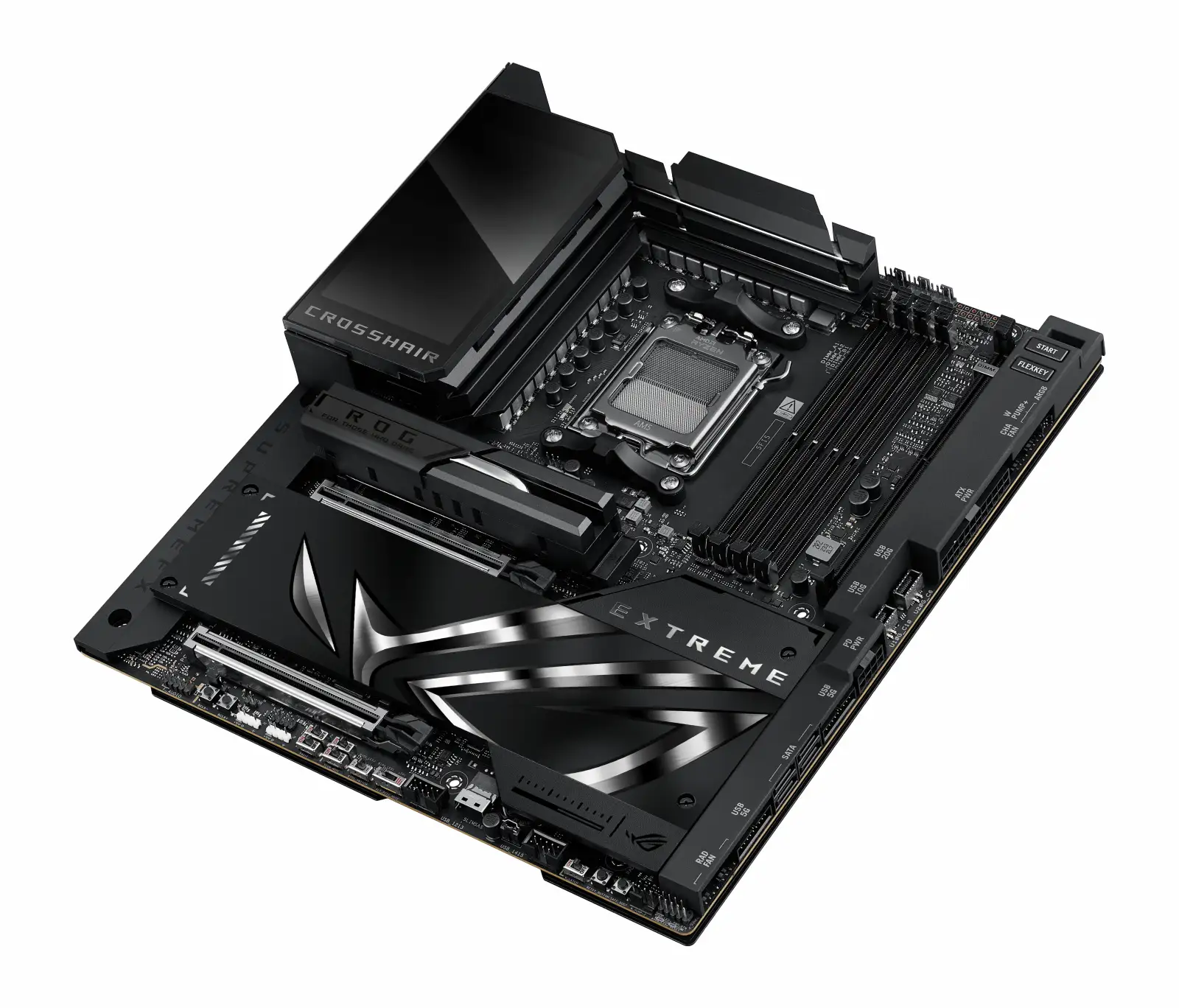

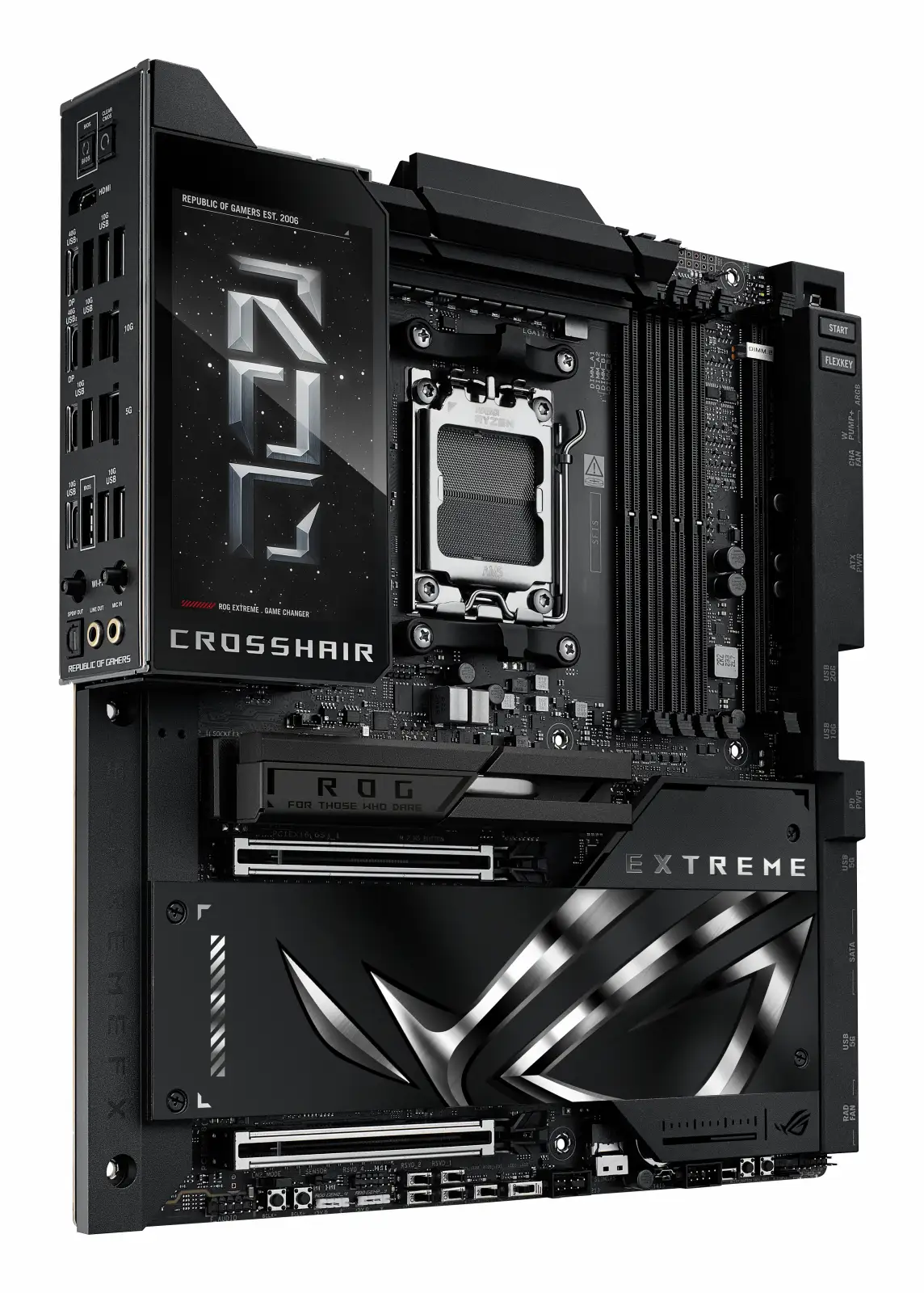

Produktbilder

Processor

Processortillverkare

AMD

Processorsockel

Socket AM5

Kompatibla processorer

AMD Ryzen 7000 Series, AMD Ryzen 8000 Series, AMD Ryzen 9000 Series

Stödd processor uttag

Socket AM5

Minne

Minnestyper som stöds

DDR5-SDRAM

Antal minnesplatser

4

Minnesplatser, typ

DIMM

Minneskanaler

Dubbla kanaler

ECC-kompatibilitet

ECC & icke-ECC

Maximalt internminne

256 GB

Obuffrat minne

Ja

Lagringskontroll

Typer av lagringsenheter som stöds

HDD & SSD

Lagringsenhetsgränssnitt som stöds

M.2, SATA III, SlimSAS

Antal lagringsenheter som stöds

10

RAID-stöd

Ja

RAID-nivåer

0, 1, 5, 10

Grafiken

Stöd för parallellprocessteknik

Stöds inte

Ombord grafikkort

Nej

Internal I/O

USB 2.0 anslutning

2

USB 3.2 Gen 1 (3.1 Gen 1)-anslutningar

2

USB 3.2 Gen 2 (3.1 Gen 2)-anslutningar

1

USB 3.2 Gen 2x2-anslutningar

1

Antal SATA III kontakter

4

Antal SATA II kontakter

0

Antalet Seriella ATA anslutningar

0

Ljudanslutning på framsidan

Ja

Kontakter på framsidan

Ja

ATX strömkontakt (24-pin)

Ja

CPU-fläktsanslutning

Ja

Antal anslutningar för fläktar

2

EPS strömkontakt (8-polig)

Ja

12V-kontakt

Ja

RGB LED stiftlist

Ja

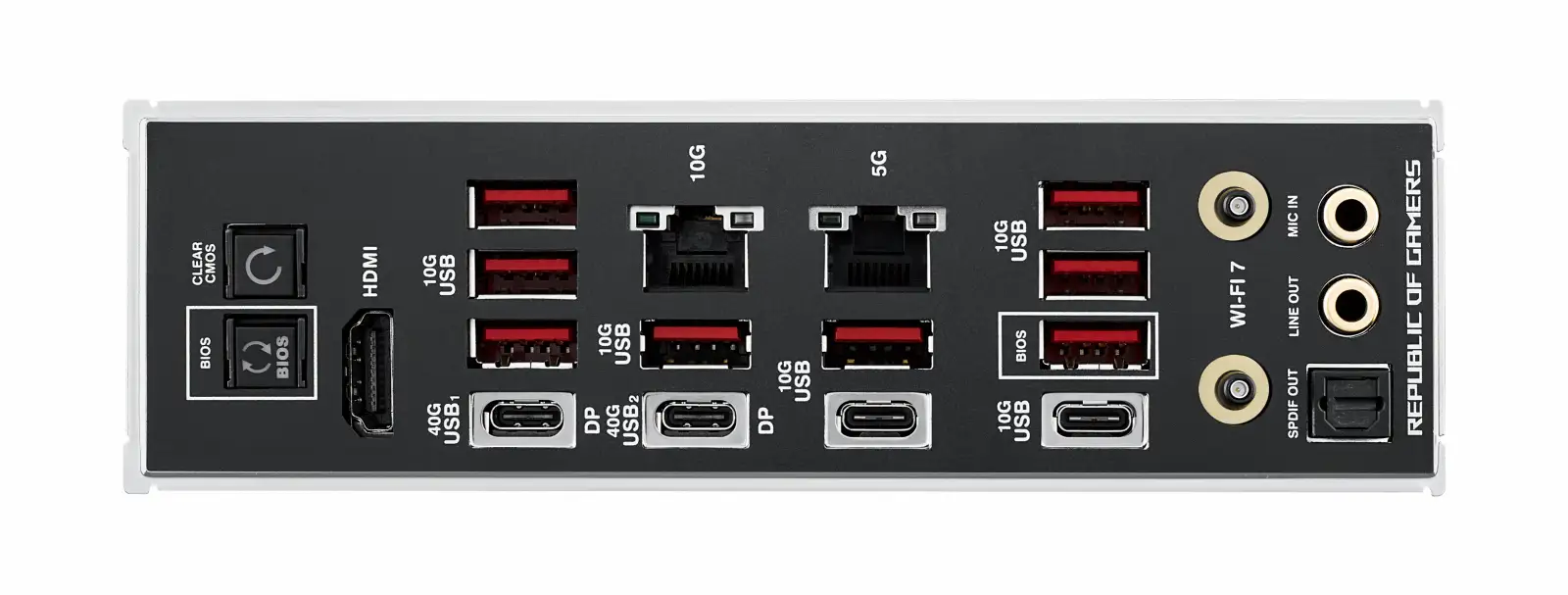

Anslutningsmöjligheter

Antal USB 2.0 anslutningar

0

Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar

0

Antal USB 3.2 Gen 1 (3.1 Gen 1)typ C-portar

0

Antal USB 3.2 Gen 2 (3.1 Gen 2) typ A-portar

8

Antal USB 3.2 Gen 2 (3.1 Gen 2) typ C-portar

2

USB 4 Gen 3x2, antal portar

2

Antal LAN (RJ-45) anslutningar

2

Antal PS/2-portar

1

Kvalitet på VGA (D-Sub) porten

0

Antal HDMI-portar

1

Antal DVI-D anslutningar

0

S/PDIF-utgång

Ja

WiFi-AP antennuttag

1

Nätverk

Nätverksansluten (Ethernet)

Ja

Typ av ethernet-gränssnitt

5 Gigabit Ethernet, 10 Gigabit Ethernet

Wi-Fi

Ja

Wi-Fi-standard

Wi-Fi 7 (802.11be)

Wi-Fi-standarder

Wi-Fi 7 (802.11be)

Bluetooth

Ja

Bluetooth-version

5.4

Egenskaper

Komponent för

PC

Moderkort formfaktor

Utökad ATX

Moderkort, chipsetfamilj

AMD

Moderkortets chipset

AMD X870E

Ljudchipp

Realtek ALC4082

Ljudutgångskanaler

7,1 kanaler

Produktens färg

Svart

Windows-operativsystem som stöds

Windows 11

Expansionsplatser

PCI Express x16 (Gen 4.x) platser

2

PCI Express x16 (Gen 5.x) platser

2

Antal M.2 (M)-platser

5

1:a M.2 största nyckelstorlek

22110

1:a M.2 högsta PCI Express-generation

5.0

2:a M.2 största nyckelstorlek

2280

2:a M.2 högsta PCI Express-generation

5.0

3:e M.2 största nyckelstorlek

22110

3:e M.2 högsta PCI Express-generation

5.0

4:e M.2 största nyckelstorlek

22110

4:e M.2 högsta PCI Express-generation

4.0

5:e M.2 största nyckelstorlek

22110

5:e M.2 högsta PCI Express-generation

4.0

BIOS

BIOS-typ

UEFI AMI

BIOS minnesstorlek

512 mbit

Förpackning

Förpackningens bredd

380 mm

Låddjup

320 mm

Förpackningens höjd

125 mm

Vikt inkl. förpackning

5661 g

Vikt & dimension

Bredd

305 mm

Djup

277 mm

Förpackningens innehåll

Kabel inkluderad

SATA

Antenn ingår

Ja

Drivrutiner medföljer

Ja

Övrigt

Antal mSATA-portar

0

Ljudutgång

ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082*
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
- High quality 120 dB SNR stereo playback output and 110 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback on front panel
Audio Features
- SupremeFX Shielding Technology
- ESS^® ES9219 QUAD DAC
- LED-illuminated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
** The LINE OUT port on the rear panel does not support spatial audio. If you wish to use spatial audio, make sure to connect your audio output device to the audio jack on the front panel of your chassis or use a USB interface audio device.

Speciella egenskaper

Supports up to 5 x M.2 slots and 1 x SlimSAS connector and 4 x SATA 6Gb/s ports*
AMD Ryzen™ 9000 & 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)**
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)**
AMD Ryzen™ 8000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (Not supports)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (Not supports)
AMD X870E Chipset
DIMM.2_1 slot (Key M) via ROG Q-DIMM.2, type 2230/2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
DIMM.2_2 slot (Key M) via ROG Q-DIMM.2, type 2230/2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
SlimSAS connector supports PCIe 4.0 x4 mode via an SFF-8654 adapter cable. The cable is purchased separately.
4 x SATA 6Gb/s ports
* Specifications vary by CPU types.
** When M.2_2 is enabled, but M.2_3 is not in use, PCIEX16_1 will run in x8 mode and PCIEX16_2 will be disabled.
** When M.2_3 is enabled, but M.2_2 is not in use, PCIEX16_1 will run in x8 mode and PCIEX16_2 will run in x4 mode.
** When both M.2_2 and M.2_3 are enabled, PCIEX16_1 will run in x8 mode and PCIEX16_2 will be disabled.

Andra funktioner

4 x DIMM slots, max. 256GB, DDR5
Supports up to
8200+MT/s(OC) with Ryzen™ 9000 Series Processors,
9000+MT/s(OC) with Ryzen™ 8000 Series Processors,
8000+MT/s(OC) with Ryzen™ 7000 Series Processors,
ECC and Non-ECC, Un-buffered DIMM*
Dual Channel Memory Architecture
Supports AMD Extended Profiles for Overclocking (EXPO™)
ASUS Enhanced Memory Profile (AEMP)
NitroPath DRAM Technology
*Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under theSupport tab of product information site or visit https://www.asus.com/support/download-center/.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.

Grafikutgång

1 x HDMITM port**
2 x USB4® (40Gbps) ports support USB Type-C^® display outputs***
* Graphics specifications may vary between CPU types. Please refer to AMD CPU specifications.
** Supports 4K@60Hz as specified in HDMI 2.1.
*** Supports max. 4K@60Hz as specified in DisplayPort 1.4a
**** VGA resolution support depends on processors' or graphic cards' resolution.
